Titlu raportului:
Raportul de cercetare de la Isaccea, jud.Tulcea [Noviodunum] Punct: Cetate - Laboratorul restaurare și conservare Investigații cu sonarul lateral în zona sitului
Anul cercetarii:
2021
Perioade:
Antichitate; Evul Mediu;
Epoci:
Epoca romană; Epoca bizantină; Evul Mediu;
Tipuri de sit:
Necropolă; Aşezare civilă; Cetate;
Cod RAN:
| 159696.05 |
Județ:
TULCEA
Unitate administrativă:
ORAŞ ISACCEA
Localitate:
ISACCEA
Punct:
Cetate
Localizare:
| 159696.05 |
Lista Ilustrațiilor - 4
Instituții și
Persoane implicate:
Persoane implicate:
| Nume | Prenume | Rol | Instituție |
|---|---|---|---|
| Anghel | Sorin | participant | GeoEcoMar |
| Popa | Adrian | participant | GeoEcoMar |
| Iordache | Gabriel | participant | GeoEcoMar |
| Dragoș | Andrei Gabriel | participant | GeoEcoMar |
Raport:

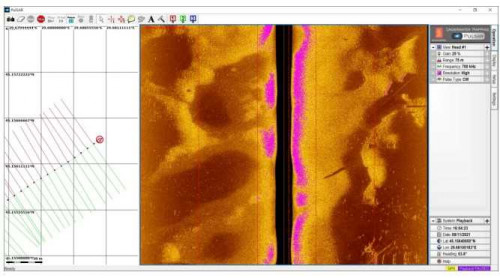

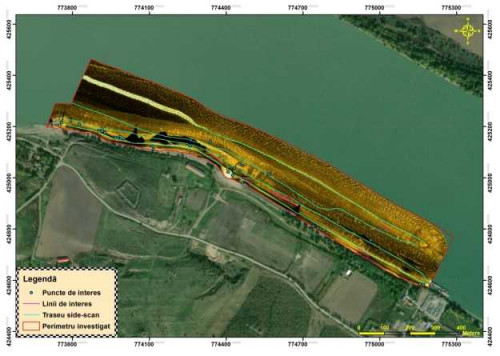

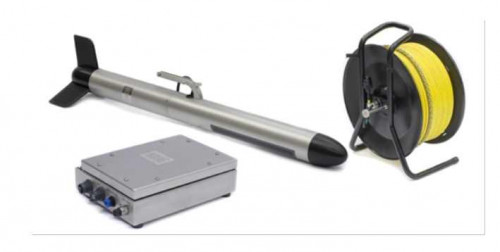

Investigații cu sonarul lateral în zona sitului archeologic Noviodunum Aplicarea metodelor seismoacustice în scopul studierii Dunarii, au continuat și în zona sitului arheologic Noviodunum, fiind abordat la sugestia arheologilor, un perimetru situat la nord de situl arheologic.. Investigarea side scan sonar a perimetrului de la Noviodunum, s-a realizat pe profile longitudinale si transversale cu pozitionare GPS în timp real utilizandu-se de aceasta data un sonar lateral: Kongsberg Pulsar(Pl. 17a). Metotologie Sonarul lateral este un instrument folosit pentru a cartografia fundul apei, a reliefului submers sau a obiectelor găsite pe fundul apei. Acesta este tractat în apă în urma sau lângă o barcă emițând unde sonore și recepționând răspunsul acestora. Aceste unde sonore sunt emise în părțile laterale a sonarului, la un unghi sub-orizontal și sunt reflectate de relieful sau obiectele aflate pe fundul apei. În funcție de puterea pulsului și a timpului de răspuns se creează o imagine a reliefului, respectiv a obiectelor de sub suprafața apei. În cadrul lucrărilor din proiect sonarul a fost fixat în lateralul unei bărci. Aceasta s-a deplasat pe profil cu o viteză de 4-5 km/h. Datorită faptului că undele sonore sunt emise în lateral, sonarul are o "zonă moartă", zonă în care nu emite unde sonore și deci nu înregistrează date, aflată chiar pe mijlocul traseului. Această zonă este cu atât mai mică cu cât sonarul este mai aproape de fundul apei. Deoarece poziția sonarului a fost fixă, distanța măsurată în lateral a variat, între 20 și 40 m. Poziția sonarului este dată de un GPS diferențial cu o precizie orizontală de +/- 1 m, aflat la bordul bărcii, corecțiile făcându-se în timp real. Sonarul lateral Kongsberg Pulsar (Pl. 17a) are mai multe frecvențe de lucru cuprinse între 500 și 1000 KHz. Aceste frecvențe se folosesc în funcție de adâncimea apei și de distanța pe orizontală care este necesar a fi acoperită. Cu cât frecvența este mai înaltă cu atât rezoluția transversală este mai bună dar atenuarea în apă a undelor sonore este mai mare astfel încât o frecvență mai mică poate fi folosită pe distanțe mai mari. Frecvență de 500 KHz este folosită pentru descoperirea obiectelor și pentru mapare și are o rază maximă de lucru de 150 m. Frecvența de 1000 KHz, este folosită pentru achiziția unor imagini cu rezoluție mai bună a obiectelor mici și are o rază maximă de lucru de 50 m. Lățimea orizontală a undei sonore este de 0.21°, iar cea verticală este de 40°, atât la frecvența de 500 KHz cât și la cea de 1000 KHz. Rezoluția orizontală maximă este de 7.5 cm. Pentru măsurătorile efectuale în perimetrul localizat la Nord de promontoriul unde este localizată Cetatea Noviodunum, s-a folosit frecvența de 700 KHz, deoarece are o rezoluție mai bună, iar suprafața care a fost acoperită nu a fost mare. Software-ul de achiziție este Kongsberg Pulsar (Pl. 17b) și rulează sub sistemul de operare Windows. Acesta permite atât vizualizarea în timp real a datelor achiziționate cât și vizualizarea ulterioară a datelor înregistrate. Software-ul are mai multe ferestre putându-se vizualiza în același timp datele achiziționate, traseul navei, acoperirea laterală, poziția sonarului în apă, și a unor ținte. Se pot face determinări în timp real a unor ținte, putându-se măsura lungimea, lățimea sau adâncimea/înălțimea lor. Datele se înregistrează în format XTF. Software-ul de prelucrare a datelor Hypack Targeting and Mosaicking face parte din suita HYPACK. Cu acest software au fost făcute corecții de poziționare, orientare (heading), bottom-tracking (urmărirea fundului albiei râului) și a fost obținut mozaicul final din datele achiziționate pe teren. Acest mozaic (Pl. 18a) a fost apoi exportat în format GeoTif, astfel încât să poată fi vizualizat și cu alte programe. Țintele găsite pe fundul albiei Dunării au fost reprezentate atât cu software-ul de achiziție Kongsberg Pulsar cât și cu cel de prelucrare (HYPACK). Prezentarea finală a datelor s-a făcut cu ajutorul programelor Global Mapper și Esri ArcGIS. Țintele găsite pe fundul albiei Dunării (Pl.18b) au fost reprezentate atât cu software-ul de achiziție Kongsberg Pulsar cât și cu cel de prelucrare (HYPACK), astfel cu rosu au fost identificate epavele scufundate iar cu bulina verde au fost reprezentate diferite alte corpuri scufundate ( obiecte de pescuit, ancore, plase etc). Prezentarea finală a datelor s-a făcut cu ajutorul programelor Global Mapper și Esri ArcGIS. Având în vedere harta mozaic (Pl. 18b.11) care a scos în evidență existenta unor structuri scufundate, se impune investigarea zonei studiate cu ajutorul scafandrilor specializați în astfel de intervenții, sub directa îndrumare a specialiștilor arheologi.
